Sicherheitsschrank Q90.195.120.FU.WDAS
Produktinformationen "Sicherheitsschrank Q90.195.120.FU.WDAS"

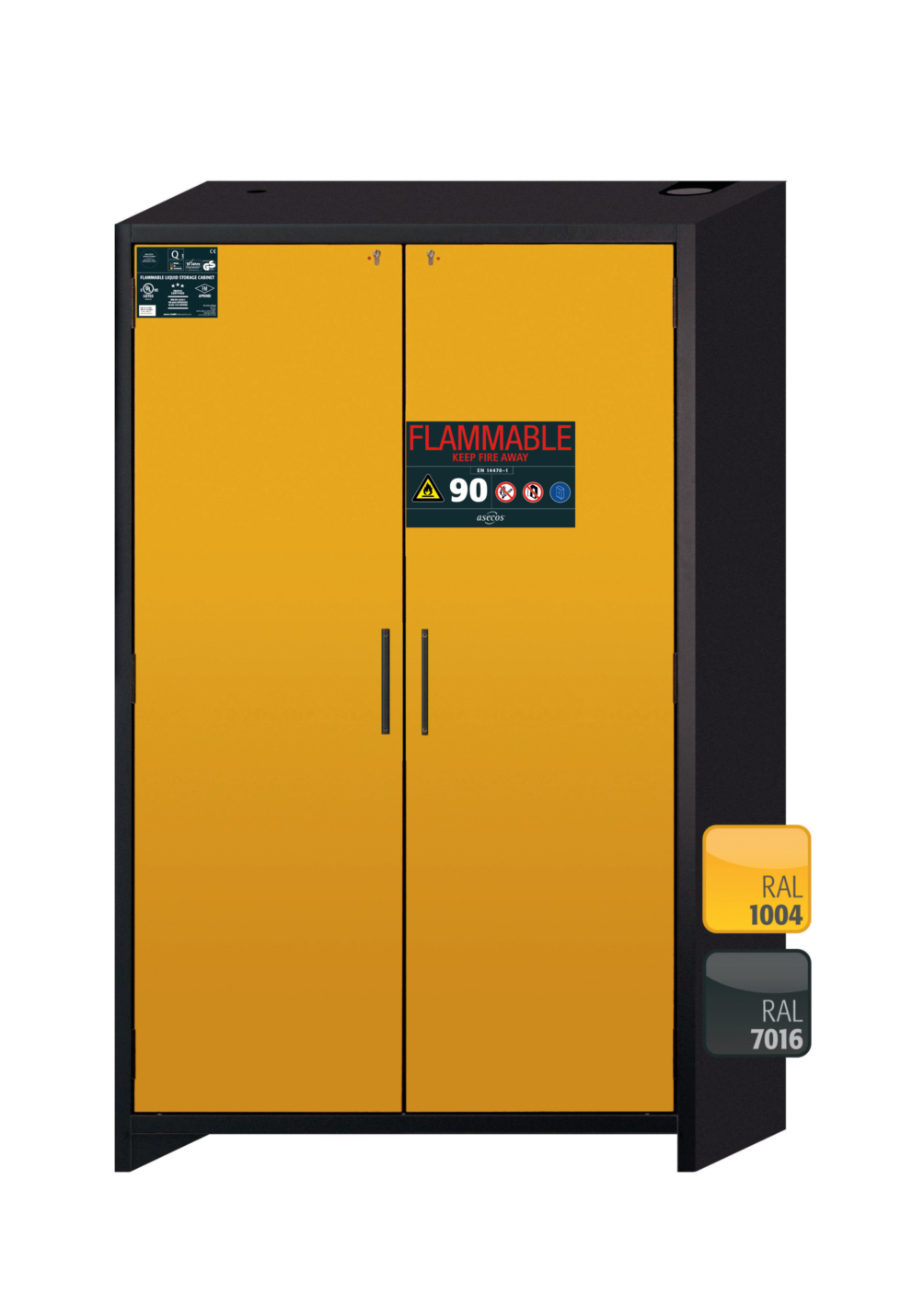

Sicherheitsschrank Q-CLASSIC-90 Modell Q90.195.120.FU.WDAS
Korpusfarbe Anthrazitgrau (RAL 7016), mit Flügeltüren in Sicherheitsgelb (RAL 1004), Inneneinrichtung mit 3 x Fachboden, 1 x Lochblecheinsatz, 1 x Bodenauffangwanne (Stahlblech pulverbeschichtet)
Zertifizierung
Funktion / Konstruktion
Korpusfarbe Anthrazitgrau (RAL 7016), mit Flügeltüren in Sicherheitsgelb (RAL 1004), Inneneinrichtung mit 3 x Fachboden, 1 x Lochblecheinsatz, 1 x Bodenauffangwanne (Stahlblech pulverbeschichtet)
Zertifizierung
- Feuerwiderstandsfähigkeit 90 Minuten
- DIN EN 16121/16122 konform
- GS zertifiziert
- CE konform
- FM 6050 zertifiziert
- zertifiziert nach UL/ULC 1275
Funktion / Konstruktion
- Robust und langlebig: stabiler, hochwertiger und kratzfester Außenkorpus mit pulverbeschichteter Strukturoberfläche, 3-fach Türaufhängung, komplette Schließmechanik und Sicherheitselemente korrosionsgeschützt außerhalb des Lagerraums montiert
- Komfortabel und sicher (Modell .WDAS): Türen arretieren in der Feststellanlage, sicheres Ein-/ Auslagern der Gebinde
- Keine unbefugte Benutzung: Türen abschließbar mit Profilzylinder (schließanlagenfähig) und Schließzustandsanzeige (Rot/Grün)
- Einfacher Transport: integrierter Transportsockel, Sockelblende optional erhältlich
- Einfache Aufstellung: integrierte Stellfüße zum Ausgleich von Bodenunebenheiten
- Be- und Entlüftung: integriertes Be- und Entlüftungssystem zum Anschluss (NW 75) an eine technische Abluft
- Doppelt zertifiziert: geprüft nach EN 14470-1 und dem internationalen FM Standard 6050
Abmessungen & Ausstattung
Ausstattung
| Anzahl Bodenauffangwannen: | 1 |
|---|---|
| Anzahl Fachboden: | 3 |
| Anzahl Lochblech: | 1 |
| Anzahl der Türen: | 2 |
| Türöffnungswinkel: | 89,50 |
Außenmaße
| Breite außen: | 1193,00 |
|---|---|
| Höhe außen: | 1953,00 |
| Tiefe außen: | 615,00 |
Innenmaße
| Breite innen: | 1050,00 |
|---|---|
| Höhe innen: | 1647,00 |
| Tiefe innen: | 522,00 |
Transportsockel
| Einfahrbreite Transportsockel: | 1120 |
|---|---|
| Gesamttiefe bei geöffneten Türen: | 1.165,00 |
Technische Werte
| Einfahrhöhe Transportsockel: | 90 |
|---|
Technische Daten
Bedienung
| Flächenlast: | 531,00 |
|---|---|
| Rastermaß Inneneinrichtung: | 32 |
| Stellfüße: | Ja |
Leistung
| Maximale Belastung: | 600 |
|---|
Sicherheit & Lagerung
Normen & Zulassungen
| CE-konform: | Ja |
|---|---|
| FM 6050 zertifiziert: | Ja |
| GS zertifiziert: | ja |
| Norm 1: | EN 14470-1 |
| Norm 2: | EN 16121/16122 |
| UL 1275 zertifiziert: | Ja |
Brandschutz
| Feuerwiderstand: | 90 Minuten |
|---|
Kapazität
| Gesamtlagerkapazität 1-L-Labor-PE-Flaschen: | 170 |
|---|---|
| Gesamtlagerkapazität 1-L-Laborglasflaschen: | 170 |
| Gesamtlagerkapazität 2,5-L-Laborglasflaschen: | 76 |
Gefahrstoffe
| Lagerung (bedingt) von ätzenden Gefahrstoffen: | Ja |
|---|---|
| Lagerung entzündlicher Gefahrstoffe: | Ja |
| Lagerung giftiger Gefahrstoffe: | Ja |
| Lagerung reizender Gefahrstoffe: | Ja |
| Lagerung umweltgefährdender Gefahrstoffe: | Ja |
Schloss & Zugang
| Schloss: | Profilzylinderschloss mit Schließstandanzeige |
|---|---|
| Tür-Schließ-Automatik (TSA): | Nein |
| Türfeststellanlage: | Ja |
B. Gewicht, Lasten & Belastbarkeit
Gewichte
| Gewicht Mediumverpackung: | 21,82 |
|---|---|
| Gewicht: | 461,30 |
| Gewicht inkl. Verpackung: | 483,12 |
Traglasten
| Traglast Fachboden: | 75,00 |
|---|---|
| Traglast Lochblech: | 75,00 |
C. Kapazität, Volumen & Lagerleistung
Volumen
| Volumen Bodenauffangwanne: | 33,00 |
|---|
D. Material, Oberfläche & Ausführung
Material
| Material Bodenauffangwanne: | Stahlblech |
|---|---|
| Material Fachboden: | Stahlblech |
| Material: | Stahlblech |
Oberfläche & Ausführung
| Inneneinrichtung: | 3x Fachboden, 1x Lochblecheinsatz, 1x Bodenauffangwanne (V=33.0L) |
|---|---|
| Oberfläche: | pulverbeschichtet struktur |
E. Farbe & Design
| Farbcode Korpus: | RAL 7016 |
|---|---|
| Farbcode Türen/Schubladen: | RAL 1004 |
| Farbe Korpus: | Anthrazitgrau |
| Farbe Türen/Schubladen: | Sicherheitsgelb |
I. Lufttechnik, Abluft, Volumenstrom & Druck
Differenzdruck
| Differenzdruck bei 10-fachem Luftwechsel: | 5 |
|---|---|
| Differenzdruck bei 10-fachem Luftwechsel EK5/AK4: | 5 |
Volumenstrom
| mind. Abluftmenge bei 10-fachem Luftwechsel: | 9 |
|---|
Abluft
| Abluftanschluss: | 75 |
|---|
M. Herkunft, Zoll & Klassifizierung
| Zolltarifnummer: | 94032080 |
|---|
