Sicherheitsunterbauschrank UB90.060.110.ST
2.742,00 €
Produktinformationen "Sicherheitsunterbauschrank UB90.060.110.ST"
Lichtgrau (RAL 7035), Inneneinrichtung mit 1 x Lochblecheinsatz, 1 x Bodenauffangwanne, 1 x Schubladenwanne (Stahlblech pulverbeschichtet), 1 x Lochblecheinsatz (Edelstahl 1.4016)
Zertifizierung
- Feuerwiderstandsfähigkeit 90 Minuten
- DIN EN 16121/16122 konform
- GS zertifiziert
- CE konform
Funktion / Konstruktion
- Robust und langlebig: Außenkorpus aus pulverbeschichtetem Feinstahlblech
- Komfortabel: Tür und Schublade arretieren in jeder Position, Zugriff auf alle Gebinde – Schublade komplett von oben einsehbar, Türöffnungswinkel 93°, Schrankinnenraum komplett einsehbar
- Keine unbefugte Benutzung: Tür und Schublade abschließbar mit Zylinderschloss, Schließzustandsanzeige (Rot/Grün)
- Mobil: optional erhältliche Rollen mit Sockelblende, einfaches Verschieben des Schrankes
- Be- und Entlüftung: integriertes Be- und Entlüftungssystem zum Anschluss (NW 50) an eine technische Abluft
Abmessungen & Ausstattung
Ausstattung
| Anzahl Auszugswannen: | 1 |
|---|---|
| Anzahl Bodenauffangwannen: | 1 |
| Anzahl Lochblech: | 2 |
| Anzahl der Schublade: | 1 |
| Anzahl der Türen: | 1 |
| Türöffnungswinkel: | 93,00 |
Außenmaße
| Breite außen: | 1102,00 |
|---|---|
| Höhe außen: | 600,00 |
| Tiefe außen: | 574,00 |
Innenmaße
| Breite innen: | 979,00 |
|---|---|
| Höhe innen: | 502,00 |
| Tiefe innen: | 452,00 |
Transportsockel
| Gesamttiefe bei geöffneten Türen: | 1.097,00 |
|---|
Technische Daten
Bedienung
| Flächenlast: | 277,00 |
|---|---|
| Rastermaß Inneneinrichtung: | 32 |
| Stellfüße: | Nein |
Leistung
| Maximale Belastung: | 300 |
|---|
Sicherheit & Lagerung
Normen & Zulassungen
| CE-konform: | Ja |
|---|---|
| GS zertifiziert: | ja |
| Norm 1: | EN 14470-1 |
| Norm 2: | EN 16121/16122 |
| UL 1275 zertifiziert: | Nein |
Brandschutz
| Feuerwiderstand: | 90 Minuten |
|---|
Kapazität
| Gesamtlagerkapazität 1-L-Labor-PE-Flaschen: | 32 |
|---|---|
| Gesamtlagerkapazität 1-L-Laborglasflaschen: | 32 |
| Gesamtlagerkapazität 2,5-L-Laborglasflaschen: | 10 |
Gefahrstoffe
| Lagerung (bedingt) von ätzenden Gefahrstoffen: | Ja |
|---|---|
| Lagerung entzündlicher Gefahrstoffe: | Ja |
| Lagerung giftiger Gefahrstoffe: | Ja |
| Lagerung reizender Gefahrstoffe: | Ja |
| Lagerung umweltgefährdender Gefahrstoffe: | Ja |
Schloss & Zugang
| Schloss: | Zylinderschloss mit Schließstandanzeige |
|---|---|
| Tür-Schließ-Automatik (TSA): | Nein |
| Türfeststellanlage: | Nein |
B. Gewicht, Lasten & Belastbarkeit
Gewichte
| Gewicht Mediumverpackung: | 21,50 |
|---|---|
| Gewicht: | 185,00 |
| Gewicht inkl. Verpackung: | 206,50 |
Traglasten
| Traglast Lochblech: | 75,00 |
|---|---|
| Traglast Schublade: | 50,00 |
C. Kapazität, Volumen & Lagerleistung
Volumen
| Auffangvolumen der Schublade: | 11,50 |
|---|---|
| Volumen Bodenauffangwanne: | 11,00 |
| Volumen Schublade: | 11,50 |
D. Material, Oberfläche & Ausführung
Material
| Material Bodenauffangwanne: | Stahlblech |
|---|
Oberfläche & Ausführung

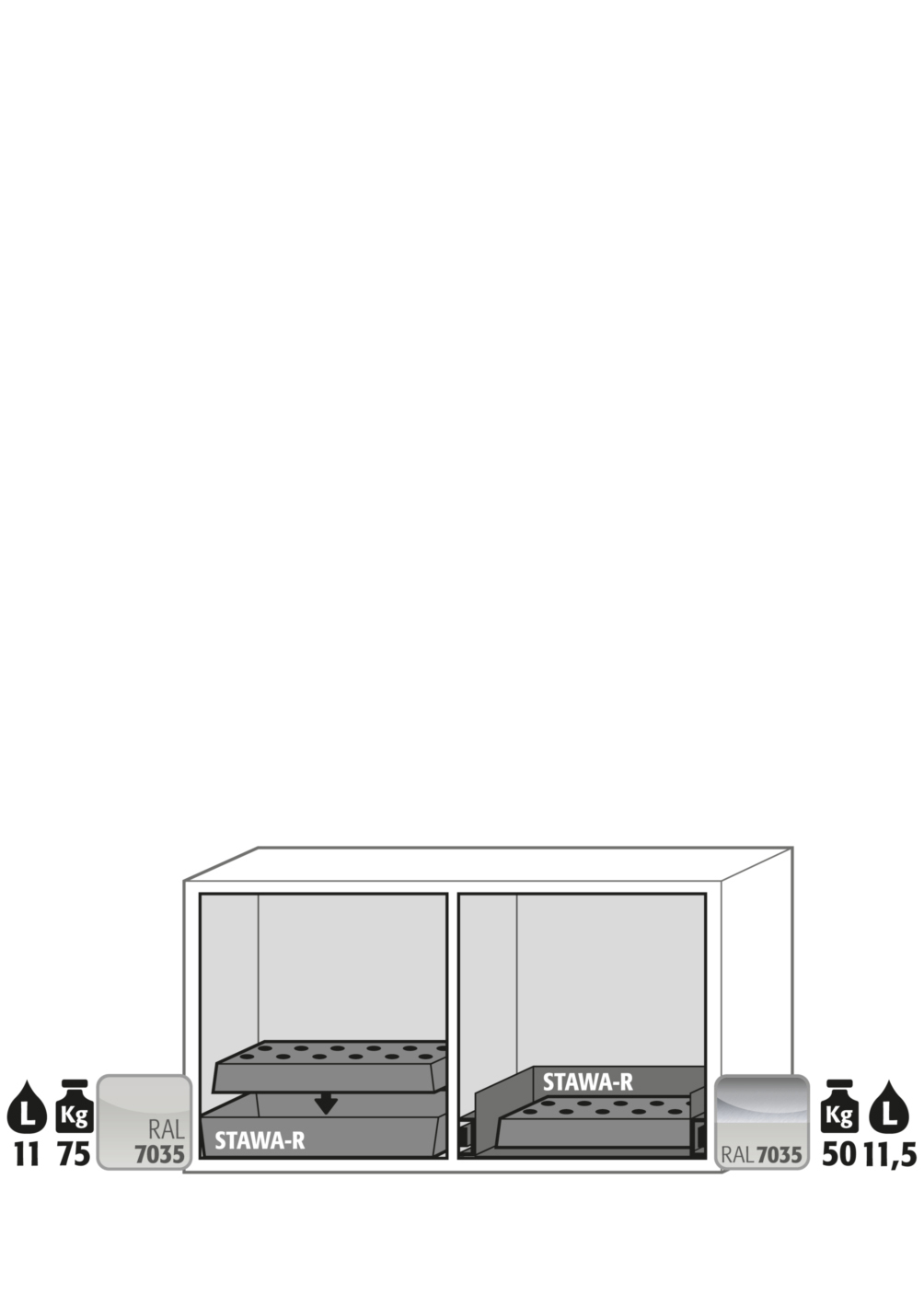

| Inneneinrichtung: | Links: 1x Lochblecheinsatz, 1x Bodenauffangwanne (V=11.0L)Rechts: 1x Schubladenwanne (V=11.5L) |
|---|
E. Farbe & Design

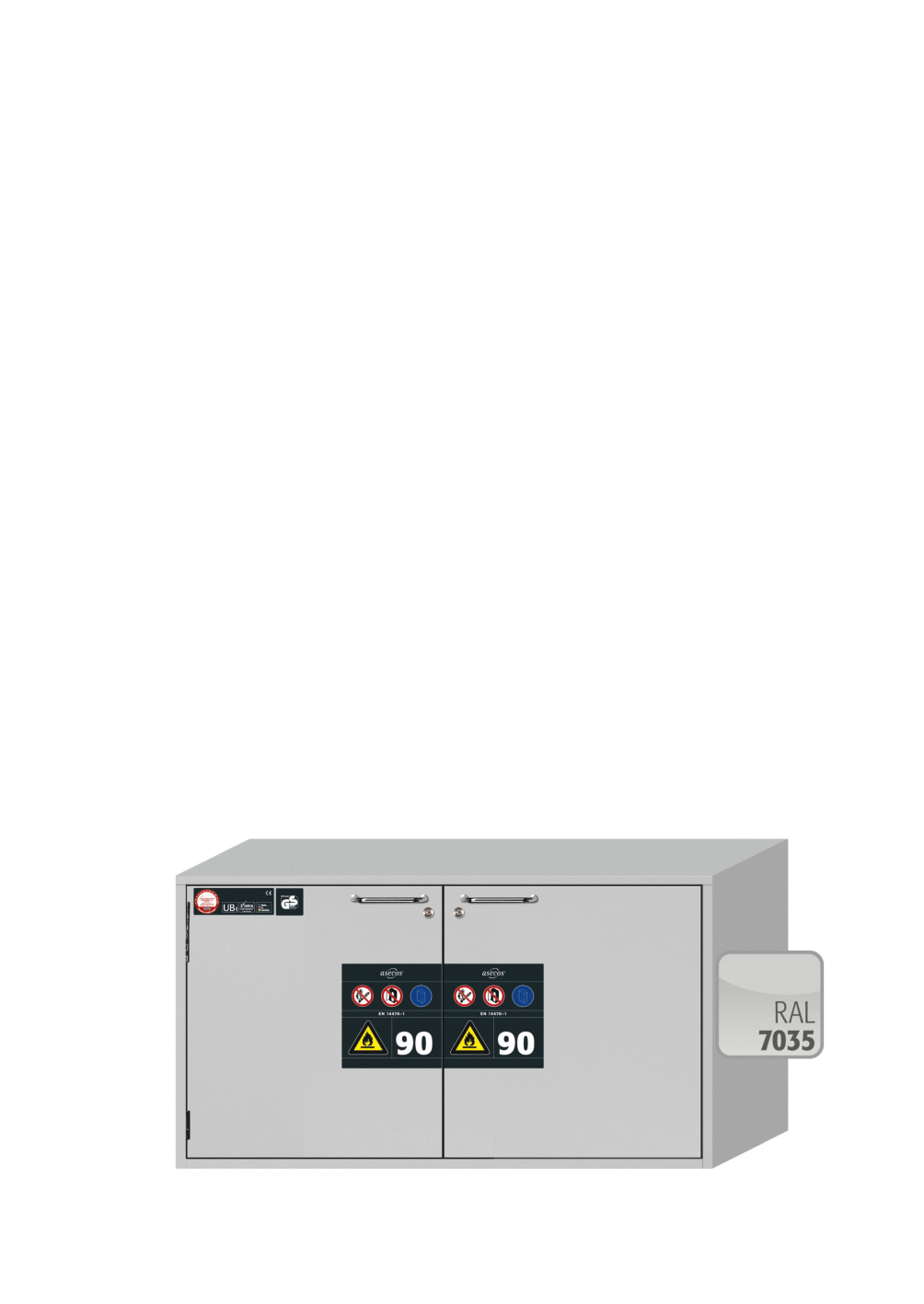

| Farbcode Korpus: | RAL 7035 |
|---|---|
| Farbcode Türen/Schubladen: | RAL 7035 |
| Farbe Korpus: | Lichtgrau |
| Farbe Türen/Schubladen: | Lichtgrau |
I. Lufttechnik, Abluft, Volumenstrom & Druck
Differenzdruck
| Differenzdruck bei 10-fachem Luftwechsel: | 1 |
|---|---|
| Differenzdruck bei 10-fachem Luftwechsel EK5/AK4: | 1 |
Volumenstrom
| mind. Abluftmenge bei 10-fachem Luftwechsel: | 2 |
|---|
Abluft
| Abluftanschluss: | 50 |
|---|
M. Herkunft, Zoll & Klassifizierung
| Zolltarifnummer: | 94032080 |
|---|
