Sicherheitsschrank für Lithium-Ionen-Batterien IO90.195.120.CS.WDC
Produktinformationen "Sicherheitsschrank für Lithium-Ionen-Batterien IO90.195.120.CS.WDC"

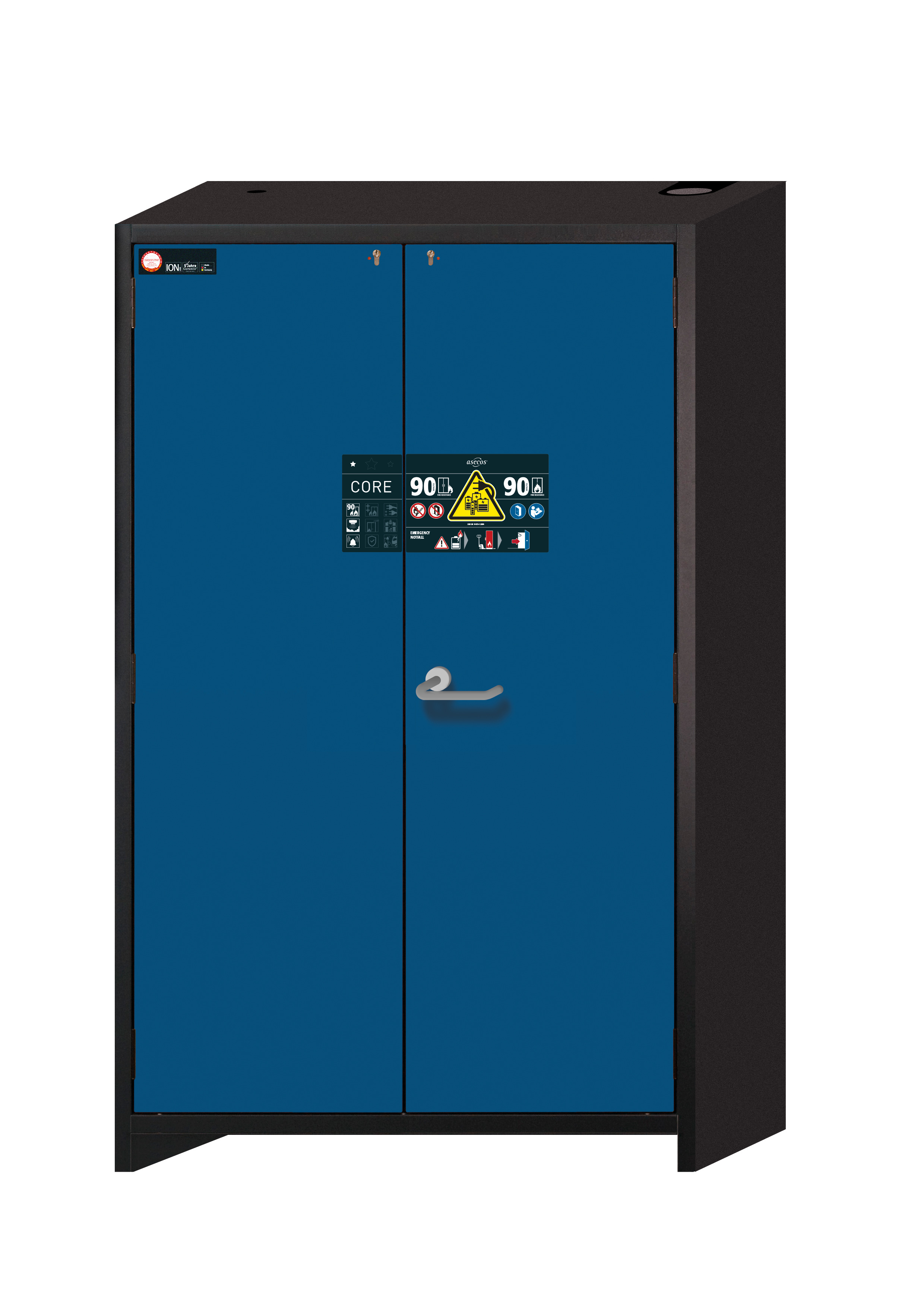

Sicherheitsschrank für Lithium-Ionen-Batterien ION-CORE-90 Modell IO90.195.120.CS.WDC
Korpusfarbe Anthrazitgrau (RAL 7016), mit Flügeltüren in Enzianblau (RAL 5010), Inneneinrichtung mit 3 x Fachboden isoliert, 1 x Bodenauffangwanne (Stahlblech pulverbeschichtet)
Zertifizierung
Funktion / Konstruktion
Korpusfarbe Anthrazitgrau (RAL 7016), mit Flügeltüren in Enzianblau (RAL 5010), Inneneinrichtung mit 3 x Fachboden isoliert, 1 x Bodenauffangwanne (Stahlblech pulverbeschichtet)
Zertifizierung
- Feuerwiderstandsfähigkeit 90 Minuten
- CE konform
Funktion / Konstruktion
- Robust und langlebig: stabiler, hochwertiger und kratzfester Außenkorpus mit pulverbeschichteter Strukturoberfläche
- Leichte Handhabung mit Komfort: leichtgängige Türen mit permanenter Selbstschließung mittels ölgedämpfter Türschließer. Öffnen der Türen mit minimalem Kraftaufwand
- Keine unbefugte Benutzung: Türen abschließbar mit Profilzylinder (schließanlagenfähig) und Schließzustandsanzeige (Rot/Grün). Dauerhafte Verriegelung der Türen durch automatische 2-Punktverriegelung.
- Integrierter Transportsockel: im Schadensfall sofortige Evakuierung und Transport an eine ungefährdete Stelle im Freien.
- Einfache Aufstellung: integrierte Stellfüße zum Ausgleich von Bodenunebenheiten
- Rauchmelder für Branderkennung und Weiterleitung des Alarms an die Gebäudetechnik.
- Druckentlastungsöffnung im Kopfteil
- Rundum geschützt: 90 Minuten Brandschutz von außen nach innen (Typ 90 / typgeprüft gem. EN 14470-1) und über 90 Minuten Feuerwiderstandsfähigkeit bei Brandeinwirkung von innen nach außen
Abmessungen & Ausstattung
Ausstattung
| Anzahl Bodenauffangwannen: | 1 |
|---|---|
| Anzahl Fachboden: | 3 |
| Anzahl der Türen: | 2 |
| Türöffnungswinkel: | 89,50 |
Außenmaße
| Breite außen: | 1193,00 |
|---|---|
| Höhe außen: | 1953,00 |
| Tiefe außen: | 615,00 |
Innenmaße
| Breite innen: | 1050,00 |
|---|---|
| Höhe innen: | 1647,00 |
| Tiefe innen: | 503,00 |
Transportsockel
| Einfahrbreite Transportsockel: | 1120 |
|---|---|
| Gesamttiefe bei geöffneten Türen: | 1.166,00 |
Technische Werte
| Einfahrhöhe Transportsockel: | 90 |
|---|
Technische Daten
Bedienung
| Einhandbedienung (AGT): | Ja |
|---|---|
| Flächenlast: | 560,55 |
| Rastermaß Inneneinrichtung: | 32 |
| Stellfüße: | Ja |
Leistung
| Maximale Belastung: | 600 |
|---|
Sicherheit & Lagerung
Normen & Zulassungen
| CE-konform: | Ja |
|---|---|
| GS zertifiziert: | Nein |
| Norm 1: | EN 14470-1 |
Brandschutz
| Feuerwiderstand: | 90 Minuten |
|---|
Gefahrstoffe
| Lagerung von Batterien: | Ja |
|---|
Schloss & Zugang
| Schloss: | Profilzylinderschloss mit 2-Punkt-Verriegelung |
|---|---|
| Tür-Schließ-Automatik (TSA): | Nein |
| Türfeststellanlage: | Nein |
B. Gewicht, Lasten & Belastbarkeit
Gewichte
| Gewicht Mediumverpackung: | 27,50 |
|---|---|
| Gewicht: | 512,00 |
| Gewicht inkl. Verpackung: | 539,50 |
Traglasten
| Traglast Fachboden: | 75,00 |
|---|
C. Kapazität, Volumen & Lagerleistung
Volumen
| Volumen Bodenauffangwanne: | 2,6 |
|---|
D. Material, Oberfläche & Ausführung
Oberfläche & Ausführung
| Inneneinrichtung: | 3x isolierter Fachboden, 1x Bodenauffangwanne (V=2.6L) |
|---|
E. Farbe & Design
| Farbcode Korpus: | RAL 7016 |
|---|---|
| Farbcode Türen/Schubladen: | RAL 5010 |
| Farbe Korpus: | Anthrazitgrau |
| Farbe Türen/Schubladen: | Enzianblau |
I. Lufttechnik, Abluft, Volumenstrom & Druck
Differenzdruck
| Differenzdruck bei 10-fachem Luftwechsel EK5/AK4: | 5 |
|---|
Abluft
| Abluftanschluss: | 75 |
|---|
K. Sicherheit, Gefahrstoffe & Einsatzbereich
Schutz & Klassifizierung
| ATEX Kennzeichnung: | II 2 G Ex h IIB T6 Gb |
|---|
M. Herkunft, Zoll & Klassifizierung
| Zolltarifnummer: | 94032080 |
|---|
