Sicherheitsschrank S90.196.060.075.FDASR
Art.-Nr: 1003689

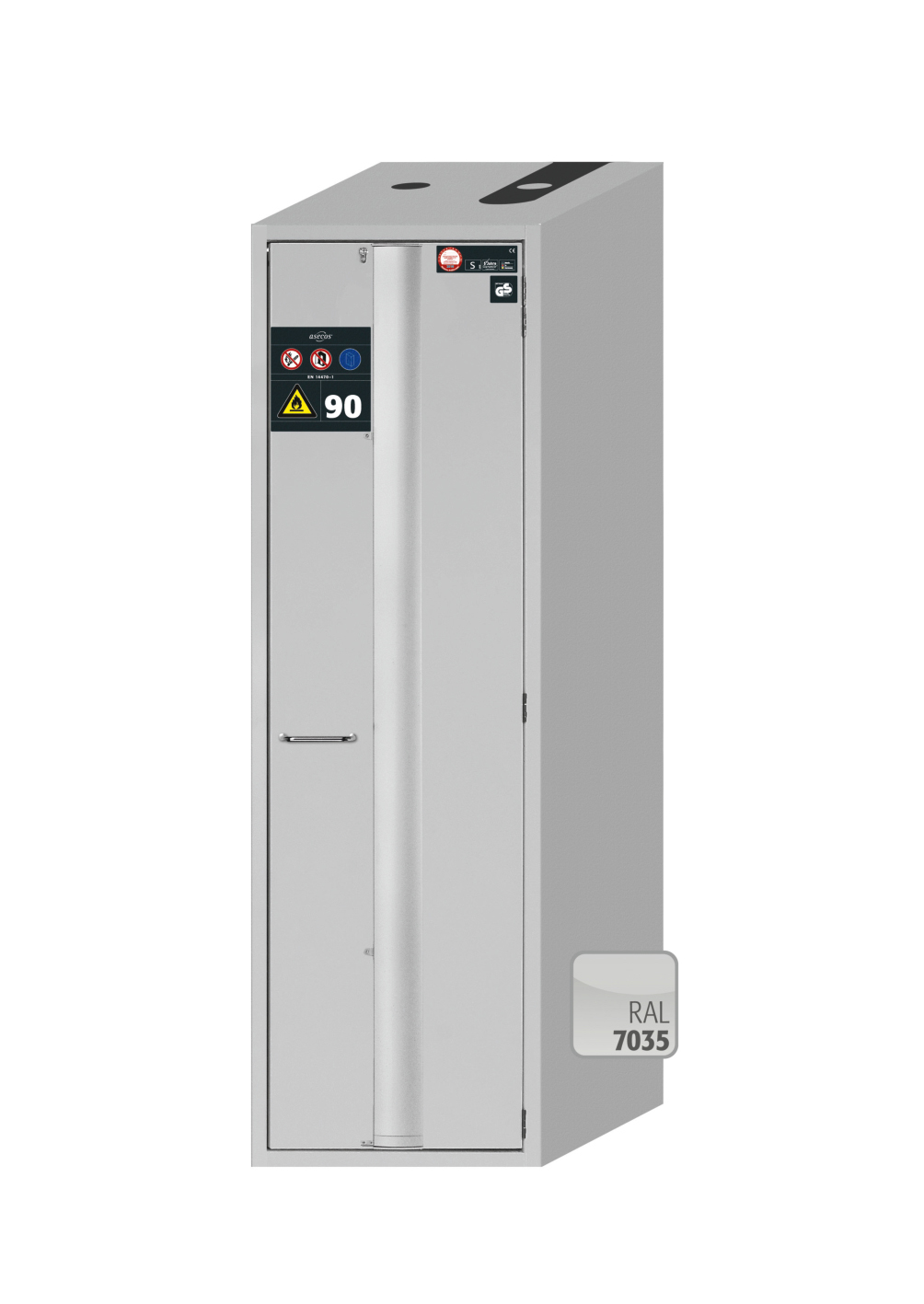

Sicherheitsschrank S-PHOENIX-90 Modell S90.196.060.075.FDASRLichtgrau (RAL 7035), Inneneinrichtung mit 4 x Auszugswanne, 1 x Bodenauffangwanne (Stahlblech pulverbeschichtet)ZertifizierungFeuerwiderstandsfähigkeit 90 MinutenDIN EN 16121/16122 konformGS zertifiziertCE konformFunktion / KonstruktionRobust und langlebig: stabiler Außenkorpus aus pulverbeschichtetem Feinstahlblech, 3-fach Türaufhängung, komplette Schließm…
Alle Details ansehen ↓
3.161,00 €
Produktinformationen "Sicherheitsschrank S90.196.060.075.FDASR"
Sicherheitsschrank S-PHOENIX-90 Modell S90.196.060.075.FDASR

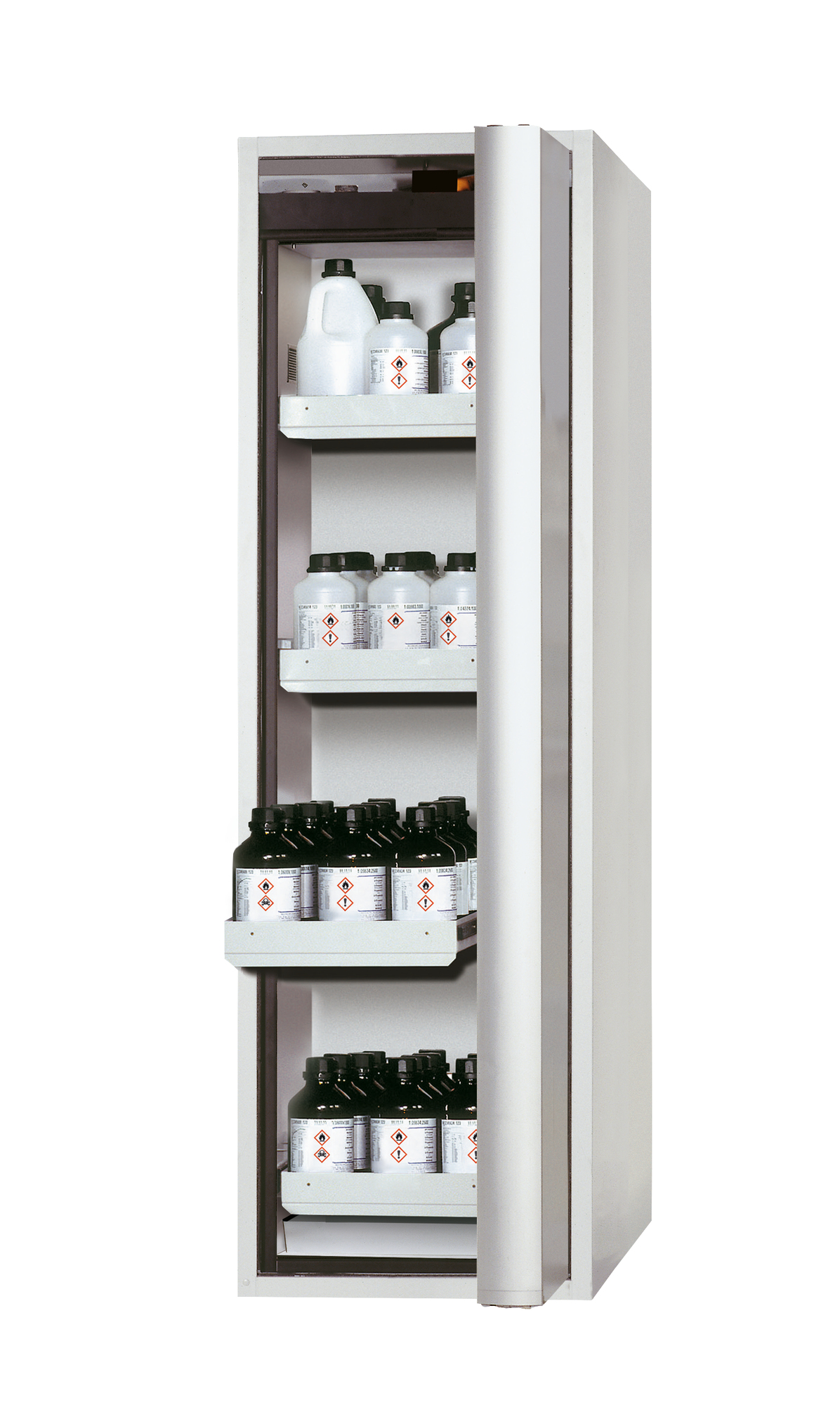

Lichtgrau (RAL 7035), Inneneinrichtung mit 4 x Auszugswanne, 1 x Bodenauffangwanne (Stahlblech pulverbeschichtet)
Zertifizierung
Funktion / Konstruktion
Lichtgrau (RAL 7035), Inneneinrichtung mit 4 x Auszugswanne, 1 x Bodenauffangwanne (Stahlblech pulverbeschichtet)
Zertifizierung
- Feuerwiderstandsfähigkeit 90 Minuten
- DIN EN 16121/16122 konform
- GS zertifiziert
- CE konform
Funktion / Konstruktion
- Robust und langlebig: stabiler Außenkorpus aus pulverbeschichtetem Feinstahlblech, 3-fach Türaufhängung, komplette Schließmechanik und Sicherheitselemente korrosionsgeschützt außerhalb des Lagerraums montiert
- Platzsparende Falttür: geringer Platzbedarf vor dem Schrank bei geöffneter Tür
- Komfortabel und sicher: Türen arretieren in der serienmäßigen Feststellanlage, sicheres Ein-/ Auslagern der Gebinde
- Keine unbefugte Benutzung: Tür abschließbar mit Profilzylinder (schließanlagenfähig)
- Einfache Aufstellung: integrierte Stellfüße zum Ausgleich von Bodenunebenheiten
- Be- und Entlüftung: integriertes Be- und Entlüftungssystem zum Anschluss (NW 75) an eine technische Abluft
Abmessungen & Ausstattung
Ausstattung
| Anzahl Auszugswannen: | 4 |
|---|---|
| Anzahl Bodenauffangwannen: | 1 |
| Anzahl der Türen: | 1 |
| Türöffnungswinkel: | 93,00 |
Außenmaße
| Breite außen: | 596,00 |
|---|---|
| Höhe außen: | 1968,00 |
| Tiefe außen: | 749,00 |
Innenmaße
| Breite innen: | 450,00 |
|---|---|
| Höhe innen: | 1742,00 |
| Tiefe innen: | 657,00 |
Transportsockel
| Gesamttiefe bei geöffneten Türen: | 1.064,00 |
|---|
Technische Daten
Bedienung
| Flächenlast: | 873,00 |
|---|---|
| Rastermaß Inneneinrichtung: | 32 |
| Stellfüße: | Ja |
Leistung
| Maximale Belastung: | 600 |
|---|
Sicherheit & Lagerung
Normen & Zulassungen
| CE-konform: | Ja |
|---|---|
| GS zertifiziert: | ja |
| Norm 1: | EN 14470-1 |
| Norm 2: | EN 16121/16122 |
Brandschutz
| Feuerwiderstand: | 90 Minuten |
|---|
Kapazität
| Gesamtlagerkapazität 1-L-Labor-PE-Flaschen: | 68 |
|---|---|
| Gesamtlagerkapazität 1-L-Laborglasflaschen: | 68 |
| Gesamtlagerkapazität 2,5-L-Laborglasflaschen: | 36 |
Gefahrstoffe
| Lagerung (bedingt) von ätzenden Gefahrstoffen: | Ja |
|---|---|
| Lagerung entzündlicher Gefahrstoffe: | Ja |
| Lagerung giftiger Gefahrstoffe: | Ja |
| Lagerung reizender Gefahrstoffe: | Ja |
| Lagerung umweltgefährdender Gefahrstoffe: | Ja |
Schloss & Zugang
| Schloss: | Profilzylinderschloss |
|---|---|
| Tür-Schließ-Automatik (TSA): | Nein |
| Türfeststellanlage: | Ja |
B. Gewicht, Lasten & Belastbarkeit
Gewichte
| Gewicht Mediumverpackung: | 48,50 |
|---|---|
| Gewicht: | 339,00 |
| Gewicht inkl. Verpackung: | 387,50 |
Traglasten
| Traglast Auszugswanne: | 25,00 |
|---|
C. Kapazität, Volumen & Lagerleistung
Volumen
| Volumen Auszüge: | 5,50 |
|---|---|
| Volumen Bodenauffangwanne: | 22,00 |
D. Material, Oberfläche & Ausführung
Material
| Material Bodenauffangwanne: | Stahlblech |
|---|---|
| Material Auszugswanne: | Stahlblech |
Oberfläche & Ausführung

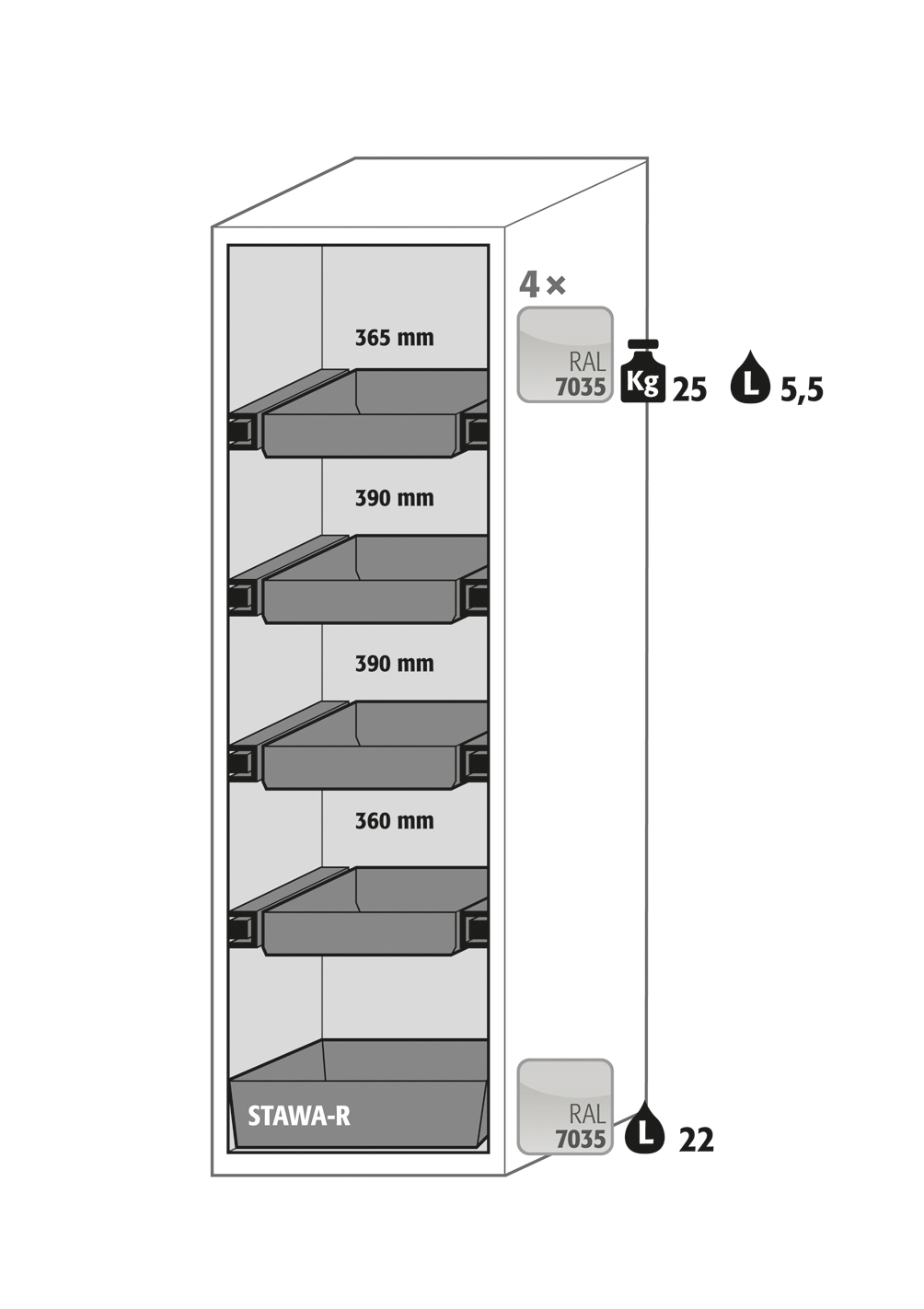

| Inneneinrichtung: | 4x Auszugswanne Türanschlag rechts (V=5.5L), 1x Bodenauffangwanne (V=22.0L) |
|---|
E. Farbe & Design
| Farbcode Korpus: | RAL 7035 |
|---|---|
| Farbcode Türen/Schubladen: | RAL 7035 |
| Farbe Korpus: | Lichtgrau |
| Farbe Türen/Schubladen: | Lichtgrau |
I. Lufttechnik, Abluft, Volumenstrom & Druck
Differenzdruck
| Differenzdruck bei 10-fachem Luftwechsel: | 5 |
|---|---|
| Differenzdruck bei 10-fachem Luftwechsel EK5/AK4: | 5 |
Volumenstrom
| mind. Abluftmenge bei 10-fachem Luftwechsel: | 5 |
|---|
Abluft
| Abluftanschluss: | 75 |
|---|
M. Herkunft, Zoll & Klassifizierung
| Zolltarifnummer: | 94032080 |
|---|
